—— 設 備 配 置 說 明 ——

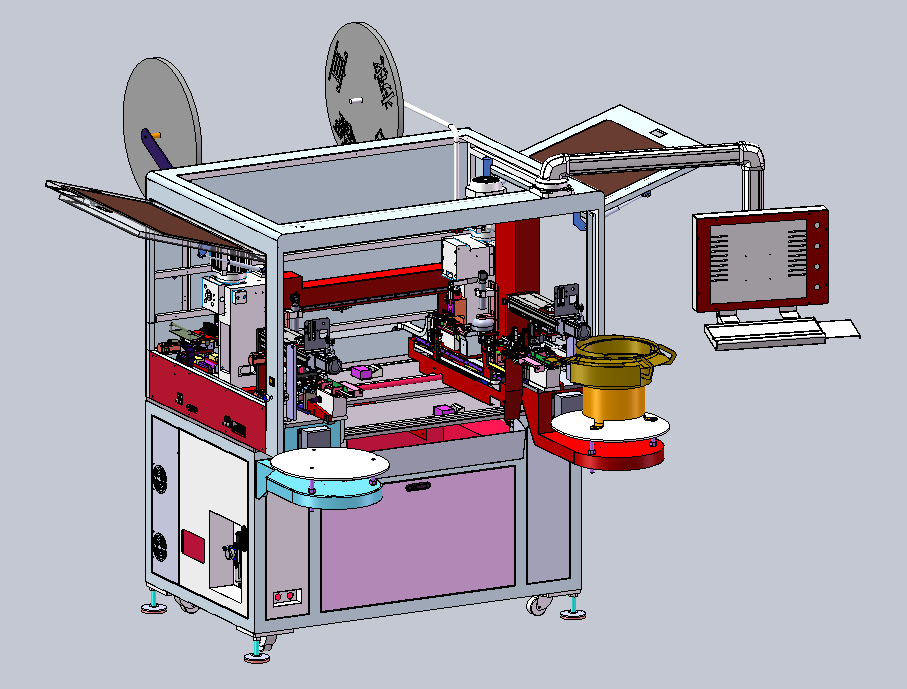

全自動插膠殼機
(雙打雙穿02型)
TYDC-G-A-10
<注：可以根據貴司產品工藝特點，提供個性化線束加工解決方案，非標定制設備>
電源：AC 220v；
最大功率：3.2KW
氣壓：0.4-0.6 MPa
機器重量：約900KG
外型尺寸：1300L*1520W*1880H（不含送線機、輸送帶及振動盤、端子盤部分）
功能： A端 切線，剝皮，壓接，插入；
B端 壓接，插入。
電線加工范圍：AWG18-AWG22/AWG24-AWG28建議更換范圍不超過5個規格
電線加工長度（穿殼后外露線長度）：中間電線最長900mm,最短70mm
裁線精度：0.5mm+裁線長度*0.2%
剝皮長度：A端0.1-6.0mm B端0.1-8.0mm
壓著能力：2.0T 可根據客戶要求訂做
最大插PIN數：?jiǎn)闻?0孔，最大3排
最大插PIN色數：8色（更多顏色須定制）
膠殼尺寸：MAX:40*25*20 MIN:5*6*3 間距1.0-4.2mm
最高運轉速度:留膠線長100時，雙端穿殼1.5秒/根(具體產能根據材料及要求不同時有浮動降低)
基本檢測功能：電線有無，電線打結，端子有無，端子壓力監測，端子后拉檢測（通過數顯高精密氣閥控制端子與連接器相匹配的后拉力度），膠座有無，不良率設定。
標配組件：8軸卷軸裝通用送線機
標配：匯眾雙通道端子壓力監控
標配：雙鏡頭CCD視覺檢測。
不良率設定說明：
當視覺和壓力檢測到不良時，該條電線不做穿殼動作，直接丟入不良品區，機器繼續完成該條成品，最后也丟入到不良品區域。當穿殼時產生的不良或不到位時，機器還是繼續完成該條成品，最后也丟入到不良品區域。當產生的不良比高于設定的不良比時，機器就會報警停機。
1.整機正常運行不良率為5‰ （按單根電子線計算）不包含視覺和壓力檢測誤報。
2.報警停機：電線有無，電線打結，端子有無，膠座有無，不良率設定超標。
3.報警挑選繼續生產：剝皮異常，端子壓力異常，插拔力異常，不良率設定未超標。
1. 控制系統：星普
2. 伺服馬達：星普
3. 氣缸：臺灣亞德客
4. 光纖放大器：日本松下
1. 5. 傳動模組：瀟湘（配備臺灣上銀導軌,TBI絲桿）
1，雙邊4工位，可獨立關閉任何工位，有效提高生產效率。
2， 伺服刀座，方便快速調節剝口深度；
3， 壓接機采用變頻馬達，調節精度0.02MM；
4， 多功能自由搭配兩端穿殼位置可自由選擇（具體視產品而定）；同一產品長度可實現5%落差。
5， 集成化操作（壓接管理，視覺，參數)一體機；
6， 插入采用3軸分體式作業，有效提高插入效率；導向式插入方式，有效提高插入精度及保護端 子功能區
7， 翻轉式不良品隔離方式，生產不良100%隔離；
8，兩端分開獨立式調節，方便設備調試。
